空調冷氣壓縮機接線頭C、R、S分辨方式與電容接線基本知識

空調冷氣壓縮機接線

不同廠家的壓縮機其接線柱方位雖然不同,但在每個接線柱旁都標有字母。

對於單相壓縮機而言,C表示公共端,R表示主繞組端,S表示副繞組端。

各繞組接線一定要按下圖示方法,否則壓縮機不能正常工作,甚至燒毀。

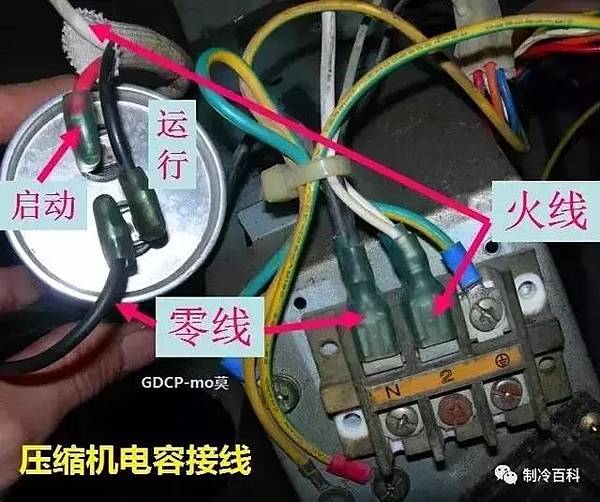

空調冷氣壓縮機接線

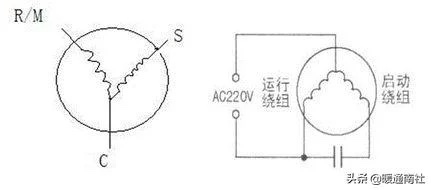

單相壓縮機接線端子標識和壓縮機原理接線圖

接線如上圖,壓縮機接線柱上的墊圈和蓋子都有標明C,R,S的位置,如果無法確認就測一下電阻。SC+RC=RS, SC > RC。(下文有說明跟舉例)

不要接錯了,接錯線超過30秒就可能會燒壞壓縮機。

有兩種接錯線方式也能通電執行,但約十幾秒後就會發熱嚴重燒掉,而且保護器還不動作,其餘三種接錯線方式保護器會動作。

安全起見,還是先測一下電阻值。


單相壓縮機公共接線端C、主繞組端R 、副繞組端S的判定方法

根據單相壓縮機的主副繞組線徑、匝數不一樣其直流電阻值也不一樣的原理(主繞組C~R阻值較小,副繞組C~S阻值略大,R~S阻值是主副繞組阻值之和)。

用萬用表電阻檔,假設任一接線端子為C端,將萬用表一隻表筆與假設公共端接觸,另一支表筆分別與另外兩個端子接觸,測量阻值若分別為:3.5Ω、4.2Ω。

則假設正確,那麼,電阻值較小的另一端為主繞組端R,電阻值略大的另一端為付繞組端S。

用同樣的方法最多假定三次就可以找出公共端C、主繞組端R和付繞組端S。

壓縮機有3個接線點,分別是啟動繞組和運行繞組,你可以用萬用表把以上繞組區分開來,公共點找出來,啟動繞組的電阻小於運行繞組。

3個點區分開來以後下一步就是接線,記住公共點一般用字母標註為C,用零線接公共點C。

用火線接電容的其中的一個點,電容的另一個點接空調壓縮機的啟動繞組的一個點,壓縮機的運行繞組的點連接到剛才一開始電容的火線上就可以了。

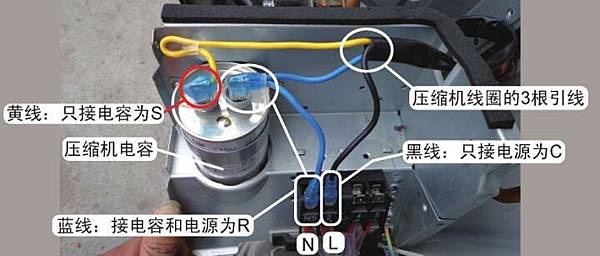

空調冷氣壓縮機接線的方法

1530092547400

方法一:壓縮機運行繞組和啟動繞組的區分最好根據供應商規格書標註要求操作。

接線方法:(C公共端)接電源火線(L)、(R運行繞組)接電容再接電源零線(N)、(S啟動繞組)接電容另一端。

如果發現壓縮機接線端無標誌,可用萬用電錶(Rx1Ω擋)測量方法:

分別對3個端子電阻測量,如果在兩個端子測出電阻值最大時,未測那個端子就是公共端(C),(運行繞組電阻+啟動繞組電阻=測量電阻值最大)。

確定公共端(C)後,可利用公共端(C)分別測運行繞組電阻和啟動繞組電阻。(基本判端:(C-R)運行繞組電阻比(C-S)啟動繞組電阻小)。

如日立(H833壓縮機)這一規格,運行繞組比啟動繞組電阻大。

其它壓縮機都是運行繞組比啟動繞組電阻小。

繞組電阻測量方法:

①C端與R端之間的電阻為主線圈繞組;

②C端與S端之間的電阻為副線圈繞組;

③測量後的繞組與規格值進行比較,誤差在0.1Ω為合格。

方法二:如果是單相220V的,可以用萬用表測量三端阻值,設三端分別為A,B,C 則有AC+BC=AB。

那麼C接電源火線,AC和BC中阻值小點的接電源和電容,阻值大的就接電容另一端!

還有可以直接從壓縮相接線樁旁的標記接,C(公共端)接火線,R(RUN運行端)接零線和電容,S(STAR起動端)接電容另一端!

三相380V的就直接接好了,如果反相就調換任意的兩根線就行了!(接線錯誤請立刻關掉電源,切勿運轉超過30秒)

方法三:公共端和運行端電阻最小,公共端和啟動端電阻要大些,運行端到啟動端的電阻等於上述兩個電阻之和,電容接在運行端和啟動端之間,公共端和運行端接電源,火線零線任意接。

C=Commonality,為公共端、S=Startup,為啟動端、M=Move,也有時候標記為R=Run,為運行端。

C為公共端接電源零、S為啟動端接電容、M為運行端接電源火。

講多了不好記,最簡單也最好記的方法 C接零線,不要經過電容。R、S分別接電容的兩端。隨便接。壓縮機轉不起來再把R、S調換下就OK。


空調壓縮機電容接法:

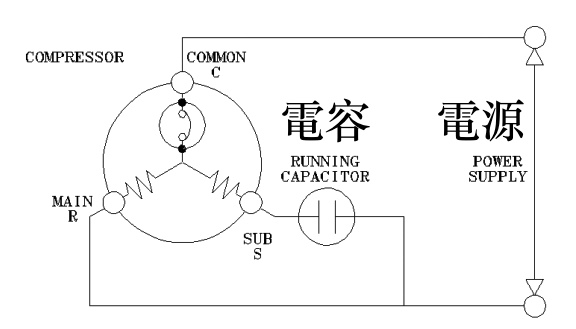

壓縮機電容接線圖

空調壓縮機電容是什麼?

電容器通常簡稱其為電容,用字母C表示。

定義1:電容器,顧名思義,是『裝電的容器』,是一種容納電荷的器件。

電容是電子設備中大量使用的電子元件之一,廣泛應用於電路中的隔直通交,耦合,旁路,濾波,調諧迴路,能量轉換,控制等方面。

定義2:電容器,任何兩個彼此絕緣且相隔的導體(包括導線)間都構成一個電容器。

電路板上的銅箔、導線及電子元器件所構成的電容叫分布電容。

空調壓縮機電容選擇

壓縮機啟動電容的選擇最好不要超過原來容量的20%,用上述的方法只能判斷電容的好壞而不能判斷容量是否在允許值內,查容量的用帶容量檢測的萬用表或電容表檢測。

一般1HP(一噸或一碼)的壓縮機約用25uf,1.5HP則約莫35uf、2HP落在45-50uf、3HP用到60uf。

更換的話直接根據原來的容量和耐壓直接替換就行了。

耐壓通常是電壓的兩倍,220V的壓縮機一定要450V以上的,而且不要用普通電動機的電容來替換,那樣用不了幾天的,一定要用冷氣壓縮機專用電容。

電容就2個接線柱一端接起動繞組,一端接公共端,參考上文跟接線圖。
