R410a與R22的冷媒跟冷凍油還有專用配件 差異與注意事項

一.R410a物理性質與優缺點分析
R410a是由R32和R125兩種工質(工作的物質)按50%和50%的質量分數混合而成的HFCs類冷媒(製冷劑)。

R410a冷媒(製冷劑)不可燃,ODP為 0,全球變暖係數值GWP為2340,所以R410a並不是真正的環保冷媒(製冷劑)。

R410A的標準壓力的泡點溫度為-51.6°C,相變溫度滑移小於0.2°C,屬近共沸混合物,其熱力學性能十分接近單工質。

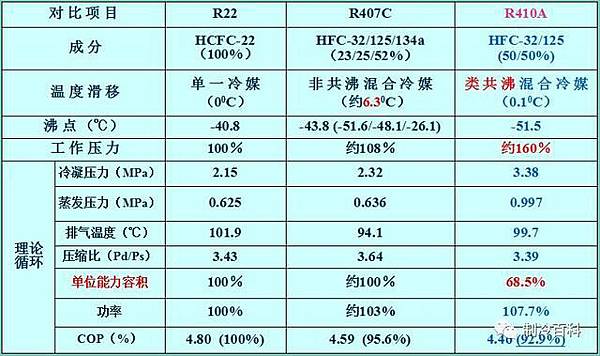

R410a冷媒(製冷劑)的容量和壓力高於R22,運行壓力高出50%-60%。R410a的運行噪聲比R22壓縮機明顯地低2-4個分貝。

圖片來源:制冷百科微信公眾號:hvacrbk
由於R401A的高壓、高密度允許冷媒(製冷劑)銅管管徑減小許多,壓縮機尺寸及排量也可大大降低;同時R410A液相的熱導率高,粘度低使其具有明顯優於R22的傳輸特性。

圖片來源:制冷百科微信公眾號:hvacrbk

R410a製冷劑優點:
1、由於相對製冷能力高,便有可能將製冷設備小型化。

2、由於優良的熱傳導性,較低的壓力損失,較高的壓縮效率,便有可能提高系統的效率。

R410a製冷劑缺點:
由於壓力比R22高出60%,系統耐壓部件強度增加,例如各種閥 :
四通閥、高低壓閥、單相閥、電磁閥等耐壓強度增加(如下圖所示)

動作壓力增加;注意彎曲部, 焊接部, 應力集中部等薄弱處的耐壓強度;換熱器銅管徑減小,強度增加。

圖片來源:制冷百科微信公眾號:hvacrbk


二. R410a壓縮機冷凍油:
1.R410a冷媒與R22冷媒的壓縮機潤滑機油(俗稱冷凍油)不同,絕對不能混用。

R22壓縮機:採用礦物油。

R410a壓縮機:採用合成油POE或PVE。

2.對於R410a家用冷氣空調壓縮機來說,由於考慮的側重點不同,不同廠家對冷凍機油的選擇也不盡相同

東芝、松下、日立、夏普、三菱重工、選擇了POE油
三洋、大金選擇了PVE油等。

圖片來源:制冷百科微信公眾號:hvacrbk

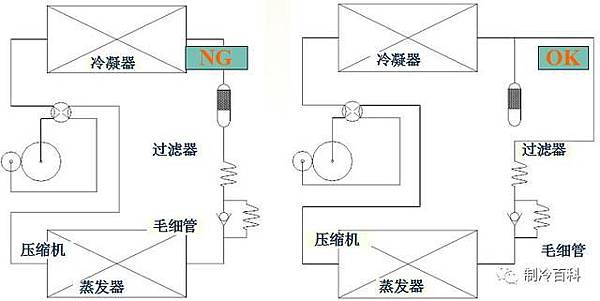

3.製冷系統發生冰堵時,為防止乾燥劑與潤滑油發生化學反應,乾燥過濾器的安裝位置如下圖:

圖片來源:制冷百科微信公眾號:hvacrbk
乾燥過濾器不要串聯在循環系統上,最好旁通在冷凝器出口。

三. R410A空調的專用配件
同R22系統相比,R410A的專用配件有:壓縮機,四通閥,截止閥,單向閥,電磁閥,膨脹閥,乾燥過濾器,製冷劑充注罐,壓力表,壓力軟管,真空泵等。

其餘配件在滿足壓力的情況下可以與R22的通用。

1、壓縮機:
R410A專用,一般在壓縮機銘牌上有「R410A」標示。

2、四通閥:
R22的標籤為綠色,R410A的標籤為玫瑰紅色,一般有「R410A」標示。

三花公司的四通閥採用以下標稱方法:
SHF-4-xx: 適用於 R22
SHF-4K-xx:適用於 R407C
SHF-4H-xx:適用於 R410A 。

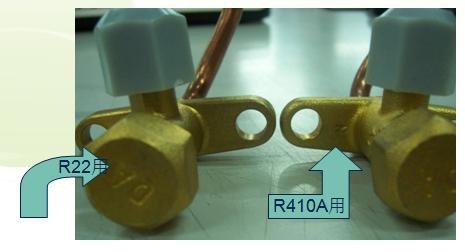

3、截止閥: R410A的閥體上有專門的標識:N或N1或R410A

R410A低壓閥與R22低壓閥的充注口不同:
R22的充注口較小,7/16"-20UNF
R410A的充注口較大,1/2"-20UNF

因此在給R410A系統抽真空或加冷媒時要採用專門的軟管。
4、 R410A製冷劑罐

注意:R410A製冷劑罐內部是否有虹吸管
如果有,充注時只能正放,絕對不能倒置;反之,則只能倒置充注,絕度不能正放充注。

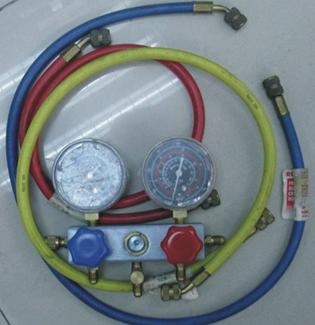

5、 R410A用壓力表、壓力軟管 量程:
高壓:-0.1~5.3MPa(-76cmHg~53kg/cm2),低壓: -0.1~3.8MPa(-76cmHg~38kg/cm2)

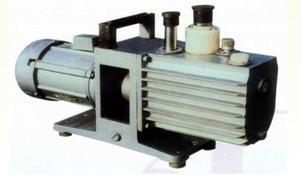

6、 R410A用真空泵

吸入口規格:UNF7/16-20,需要的輔助工具:單向閥,防止潤滑油回流。

7、 R410A用擴管器、力矩扳手

R410A擴管口徑比R22的大;R410A緊固力矩比R22的大。
