空調壓縮機接線與電容選擇教學｜圖解判斷C、R、S端子最完整指南
空調冷氣壓縮機接線怎麼接才正確？怎麼判斷公共端（C）、運行端（R）、啟動端（S）？用錯電容會不會燒壞壓縮機？本篇文章一次完整說明，讓你接線不再猜！
單相壓縮機接線基礎知識
單相壓縮機通常有三個接線柱，分別代表：
-
C（Common）公共端
-
R（Run）運行繞組端
-
S（Start）啟動繞組端
每家廠牌的端子位置可能不同，但端子旁都會標示英文代碼。若沒有標記，也可以透過電阻值判別法來確認端子位置。
怎麼用萬用表判斷 C、R、S？
電阻判別法：
-
使用萬用表電阻檔（Rx1Ω），假設某端為C端。
-
量測其餘兩端與此端的電阻值。
-
根據結果：
-
C–R 阻值最小（主繞組）
-
C–S 阻值略大（副繞組）
-
R–S 阻值最大（為主+副繞組之和）
-
📌 判別公式：SC + RC = RS，且 SC > RC
確認三次內一定可以找出正確對應端。

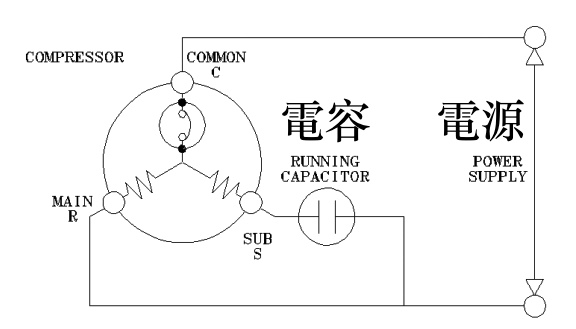

單相壓縮機正確接線方法（圖示對照）
常見接法如下：
-
C端（公共端）：接電源「零線」
-
R端（運行繞組）：接電容器一端 + 電源「火線」
-
S端（啟動繞組）：接電容器另一端
🔺 注意：若接錯線持續通電超過30秒，壓縮機極可能燒毀。
三種接線方式比較
方法一：依說明書或規格書標示接線（最推薦）
透過供應商提供的資料辨識C、R、S端，是最安全且準確的方式。
方法二：透過電阻值計算（萬用表測量）
若端子無標示，可依電阻值大小判斷接法（詳見前述電阻法）。
方法三：通用邏輯記法（方便快速記）
-
C 接電源零線
-
R、S 分別接電容兩端
-
若啟動異常，可調換R、S位置重試
電容器在壓縮機啟動的角色與選擇
電容是什麼？
電容（Capacitor，簡稱 C）是一種能儲存電荷的元件，主要用來協助馬達啟動。
如何挑選正確電容？
-
建議更換電容時容量不可超過原規格20%
-
1HP：25μF、1.5HP：35μF、2HP：45~50μF、3HP：約60μF
-
壓縮機若使用220V電壓，建議選耐壓450V以上電容
-
務必使用「冷氣壓縮機專用電容」，勿用馬達電容替代！
空調壓縮機電容的正確接法
-
電容兩端分別接在 R（運行）與 S（啟動）
-
C（公共端）不經電容，直接接零線
這是最穩定且實用的方式。
三相壓縮機簡易接法
-
三相380V壓縮機只需直接接上三條電源線
-
若壓縮機反轉，只要任意調換兩條線即可
📌 三相壓縮機無需電容器！
結語
壓縮機是冷氣系統的心臟，錯誤接線不但可能無法啟動，還會造成重大損壞。記得：
-
接線前先用萬用表確認阻值
-
按照電阻原理區分 C、R、S
-
使用規格對應電容器
-
不確定時，先斷電再測試！
